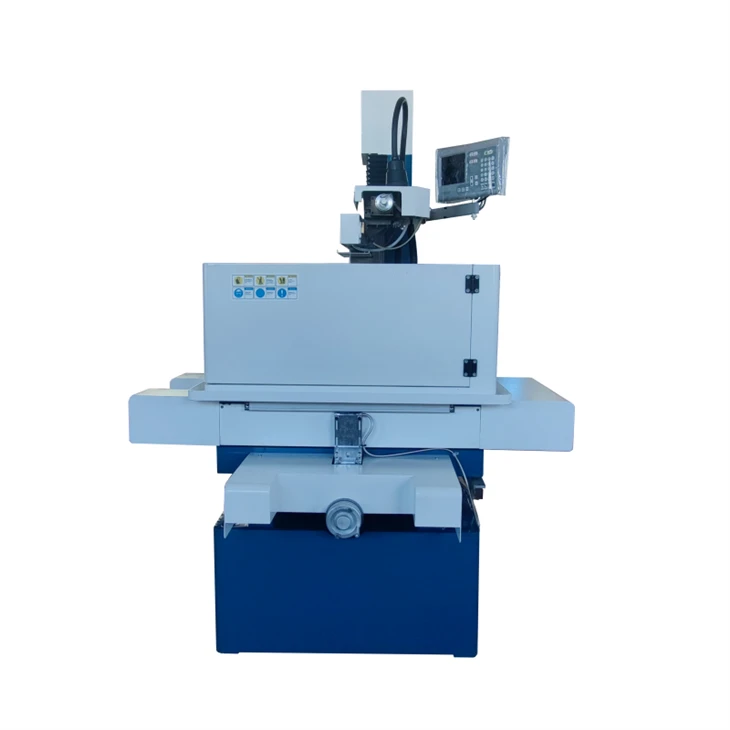

OL3545FS Single Cutting Wire Cut EDM on suunniteltu pienille---keskikokoisille johtaville työkappaleille, jotka vaativat parempaa leikkaustarkkuutta ja vakaata työstötehoa. Siinä on 420 × 710 mm työpöytä, 350 × 450 mm X/Y liike, 60 × 60 mm U/V liike, ja se tukee jopa 500 mm paksuja ja 300 kg painavia työkappaleita. OL3545FS soveltuu tarkkuusmuotteihin, työkaluihin ja yleisiin Wire EDM -leikkaussovelluksiin ±0,02 mm:n asemointitarkkuudella, ±0,004 mm:n toistopaikannustarkkuudella ja optimaalisella pinnan karheudella 2,0 μm.
| Mekaaniset tiedot | OL3545FS | |
| Työpöydän koko | 420*710mm | |
| X/Y-akselin liike | 350*450mm | |
| U/V-akselin liike | 60*60mm | |
| Z-akselin liike | 460mm | |
| Max.työkappaleen paksuus | 500mm | |
| Max. työkappaleen paino | 300kg | |
| Koneen ruumiinpaino | 1200kg | |
| Koneen rungon lattiapinta-ala | 1500×1100×1850mm | |
| Tekninen parametri | ||
| Max. kartiokulma/paksuus | ±6 astetta / ±15 astetta /±30 astetta /80mm | |
| Max. koneistusnopeus | 150mm²/min | |
| Max. langan syöttönopeus | 1-11,4 m/s (taajuus säädettävissä) | |
| Paikannustarkkuus | ±0,02 mm | |
| Toistuva paikannustarkkuus | ±0,004 mm | |
| Optimaalinen koneistustarkkuus | ±0,006 mm | |
| Optimaalinen pinnan karheus | 2.0μm | |
| Molybdeenilangan halkaisija | 0,10-0,25 mm | |
| Virtalähde | 3-vaiheinen/380V/50Hz | |
| Virrankulutus | 3kVA | |
| Vakiokokoonpano | ||
| Akselikytkentä | XYUV-akseli samanaikaisesti | |
| Ohjainkiskotyyppi | V-muotoinen karkaistu kisko | |
| XY-akselin käyttötila | Askelmoottori | |
| Keskusvoitelujärjestelmä | manuaali/automaatti | |

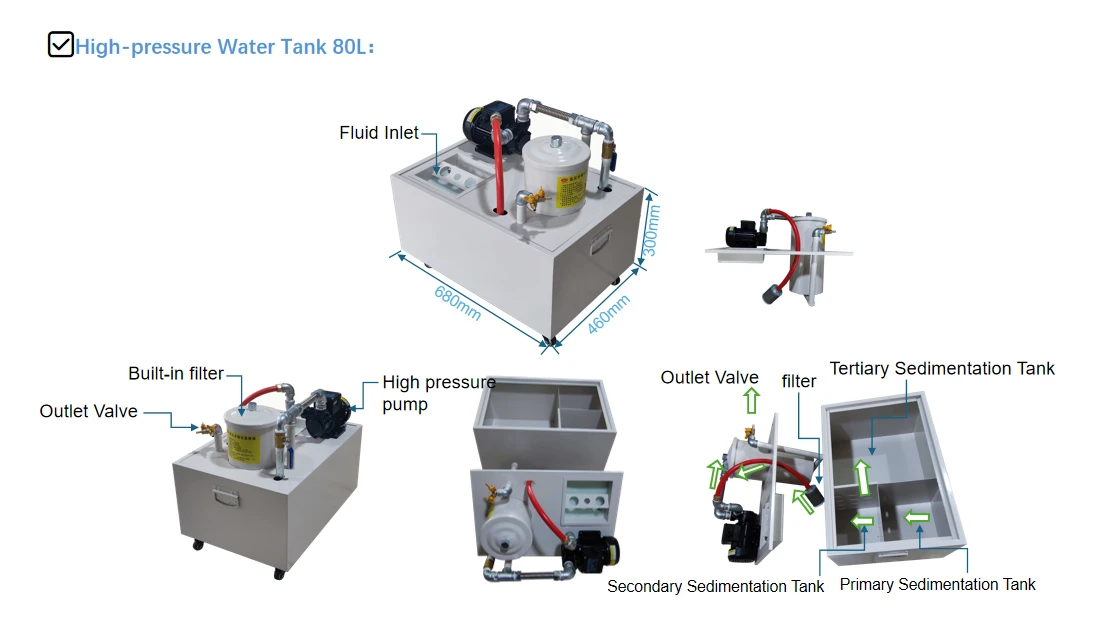

| Dielektrisen säiliön tilavuus | 40 L | |

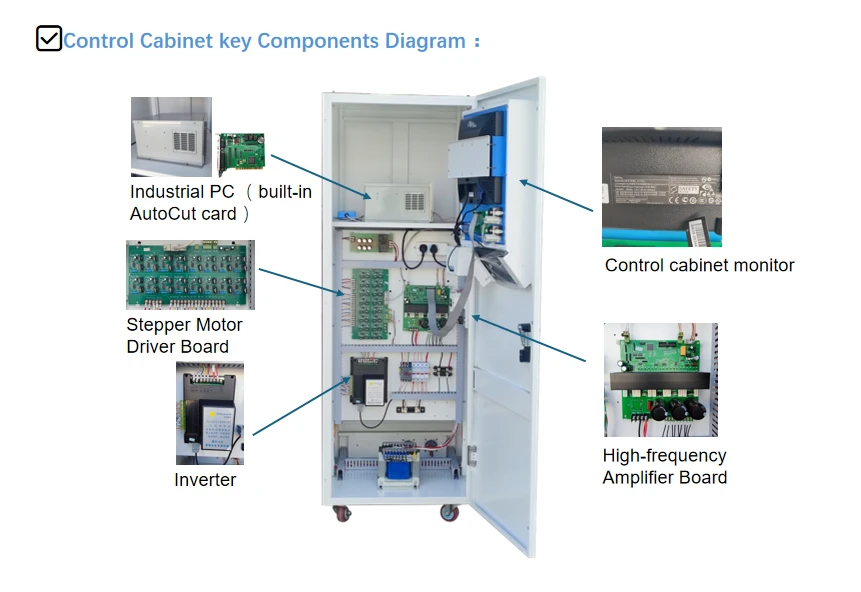

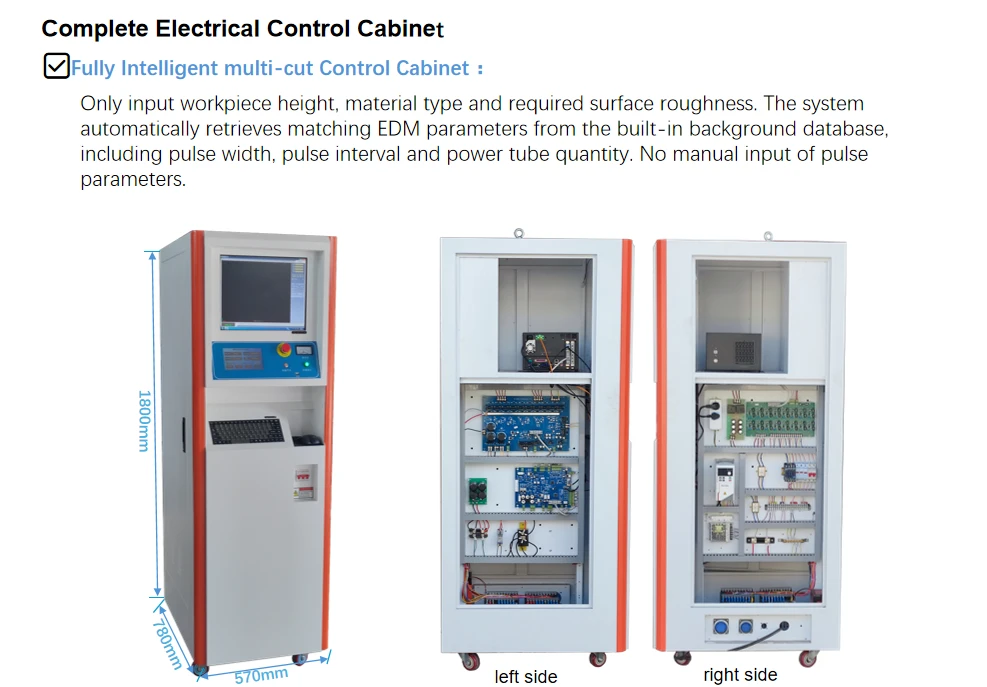

| Ohjain | Pystysuuntainen ohjauskaappi | |
| Ohjelmistoalusta | Windows XP | |
| Ohjausjärjestelmä | Auto-cut/ Win-cut/X8/HL | |
| Kielen näyttö | kiina / englanti / venäjä | |
| Monitor | 17" LCD | |
| Digitaalinen lukunäyttö | XY-akselin DRO (5 μm) | |
| CNC ohje | Vakio ISO-koodi | |
| Vaihteiston tyyppi | USB/LAN | |
